Ротаметр шланговое присоединение подробнее...

Ротаметр шланговое присоединение подробнее...
  • Диапазон измерения: от 4 до 50 000 л/ч... воздух от 0,12 до 500м3/ч
  • Температура окружающей среды: -20...+50С
  • Преобразователь (дисплей): стеклянная колба - со шкалой
  • Корпус: нерж. сталь 304
  • Стекло: стекло
  • Диапазон измерения, МПа: от 0,6 до 1МПа (10бар)
  • Класс точности: 1,5%, 2,5%,
  • Шкала: мм
  • Принцип измерения: поплавковый
  • Измеряемая среда: вода и агрессивные жидкости — растворы кислот, щелочей, солей, морская вода и т.д.
  • Присоединение: шланговое-штуцерное
  • Температура измеряемой среды: -20...+120С

Ротаметры (шлангового присоединения) применяются для измерения объемного расхода однофазных плавно меняющихся потоков жидкостей и газов в трубопроводах расположенных под любым углом. Ротаметр шлангового присоединения работает с использованием поплавкового метода измерения.

Штуцер под шланг «елочка» — предназ­начен для крепления шлангов, пищевых рукавов к оборудованию, либо к общей системе трубопровода, состоит из элемента с наружной резьбой с одной стороны и шлангового штуцера (елочки) с другой стороны. Для удобства монтажа между двумя этими элементами нахо­дится шестигранник. У одинаковых диаметров штуцера, шланговая надставка (елочка) отли­чается по диаметру (для удобства подбора к диаметру шланга либо рукава). Шланговый штуцер простой и надежный нержавеющий фитинг в эксплуатации. Изготавливается из чер­ной либо нержавеющей стали, латуни, меди и прочих металлов.

Ротаметр состоит из трубного штуцерного присоединения, расходящейся вверх, внутри которой перемещается поплавок. Принцип действия ротаметра основан на уравновешивании при любом расходе силы тяжести поплавка силами, действующими на него со стороны жидкости. Положение поплавка считывается по шкале стеклянного измерительного конуса и указывает величину расхода. Верхний край поплавка ротаметра отмечает деление шкалы, по которому определяется значение расхода. Вертикальный штуцеррный монтаж Ротаметра под шланговое присоединение для измерения жидкостей.

Поплавковый ротаметр функционирует без использования дополнительного источника электропитания. Он оснащён прочной измерительной стеклянной трубки со шкалой для считывания показаний. Он может монтироваться с помощью шлангового и резьбового присоединения.

Измерительное устройство состоит из стеклянного конуса, в котором поплавок свободно перемещается вверх и вниз. Поток измеряемого продукта проходит через шланговое присоединение в ротаметр в направлении снизу вверх (рис. справа).

Поплавок саморегулируется и занимает такую позицию, когда действующая на него выталкивающая сила F1 и сопротивление формы F2 уравновешиваются с весом поплавка F3: F3 = F1 + F2.

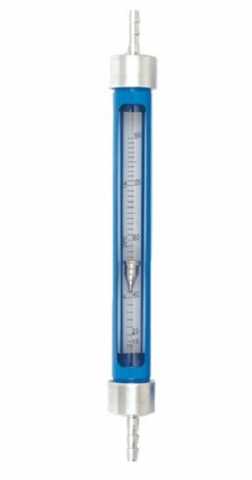

Ротаметр стеклянный со шкалой
Экономически эффективная индикация расхода
Присоединение: шланговое (затягивается хомутом)
Температура: 0…+120°C;
Давление: макс.10 бар изб

Пластиковые ротаметры (присоединение типа – штуцерное со шланговым присоединением) применяются в системах водоподготовки, химической, нефтяной, легкой, пищевой и фармацевтической промышленностях, а также в медицине, в научных исследованиях и др.

Корпус: нерж.сталь
Поплавок: нерж. сталь
Направляющая поплавка: нерж. сталь
Тип присоединения: шланговое


Области применения:

• Измерение расхода газа в промышленных печах
• Измерение расхода газа в термических установках
• Измерение расхода газа во время инертизации
• Измерение расхода защитного газа
• Контуры охлаждения и обогрева
• Процессы промывки

По всем тех. вопросам и размещения запроса, вышлите на почту: info@levelflow.kz или получите консультацию у тех. специалиста - тел.: 8 (727) 354 65 78, 8 702 169 99 80 - 8 702 164 40 30.
