Сигнализаторы уровня ( на жидкие среды)

Вибрационный сигнализатор - является датчиком уровня жидкостей и предназначен для сигнализации предельного уровня в емкостях (горизонтального и вертикального исполнения) на жидкостях в любых отраслях промышленности.Прибор может быть использован в качестве защиты от переполнения сосудов или защиты от сухого пуска насосов.

Типичным применением является защита от переполнения или сухого хода. Длина вибрирующей вилки (зонда) сигнализатора составляет всего 40 мм, что позволяет устанавливать датчик как на емкостях и резервуарах фланцевого исполнения от DN32 так и на трубопроводах резьбовым исполнением (как показано на рисунке справа).

Благодаря такой простой и надежной измерительной системе, работа вибрационного сигнализатора практически не зависит от химических и физических свойств измеряемой жидкости. Прибор работает также в условиях турбулентности, образования пузырьков и пены, налипания продукта, сильных посторонних вибраций или переменной измеряемой среды. Сигнализаторы уровня выпускаются стандартной версии: с короткой и удлиненной версии, и доступны в разлчных опциях исполнения для всевозможных применений благодаря разнообразию технологических присоединений, корпусов и версии электроники.

Вибрационные сигнализаторы уровня (состоят из следующих компонентов), в котором в качестве чувствительного элемента используется вибрирующая вилка. Он разработан для применения во всех областях промышленности, главным образом для сигнализации уровня жидкостей. Вибрирующая вилка приводится в действие пьезоэлектрическим генератором и вибрирует с частотой механического резонанса.

    Прибор состоит:                                                          Вертикальный монтаж:

1. Крышка корпуса                            1.Переключ. прибл.13 мм
2. Корпус с электроникой                    2. Переключ. при меньшей плотности
3. Присоединение                                     3. Переключ. при меньшей плотности
4. Вибрирующая вилка                       4. Переключ. прибл. 27 мм

Конструкция пьезоэлектрической системы обеспечивает устойчивость чувствительного элемента к тепловым воздействиям. При погружении чувствительного элемента в рабочую среду, происходит изменение частоты колебаний. Встроенный блок электроники воспринимает это изменение и преобразует его в команду переключения.Типичное применение Сигнализатора уровня - это защита от переполнения или сухого пуска. Благодаря простой и прочной измерительной системе, работа прибора практически не зависит от химических или физических свойств жидкостей. Он работает даже при сильных внешних вибрациях или изменении продукта.

Принцип действия

В случае невозможности установки и монтажа сигнализатора в стенку, прибор позволяет достичь точки переключения сквозь крышу емкости благодаря удлиненному чувствительному элементу и обнаруживает жидкость надежно и с точностью до миллиметра. Прибор может быть использован в качестве защиты от переполнения сосудов или защиты от сухого пуска насосов.

Колебания вибрирующей вилки возбуждаются пьезоэлектрически на ее механической резонансной частоте прибл.1200 Гц. Благодаря своему механическому креплению пьезоэлементы не имеют ограничений в отношении влияния перепадов температуры. При погружении вилки в среду частота колебаний изменяется. Это изменение в виде токового значения передается встроенной электроникой прибора на систему формирования сигнала, где преобразуется в команду переключения.

Помимо непрерывного измерения уровня, сигнализация уровня является важным критерием безопасности резервуаров-хранилищ. Многие современные датчики непрерывного измерения уровня хотя и имеют допуски для применения в системах защиты от переполнения, но второй принцип измерения предполагает оптимальную безопасность и экономичность.

Сигнализаторы уровня можно использовать в процессах с рабочей температурой до +250°С (482°f) и давлением до 64 bar (928 psi). Рабочая плотность жидкости может быть в пределах 0.5… 2.5 g/cm2 (0.018… 0.09 lbs/in2). Электронные модули также могут работать в составе системы защиты от переполнения или сухого пуска согласно iEC 61508 и iEC – 61511 согласно SIL2 в дублированной версии также согласно SIL2.

Приборы имеют все сертификаты, в том числе и сертификаты для применения в пищевой промышленности и взрывоопасных зонах. Сенсоры практически не подвержены влиянию продукта и не требуют настройки.

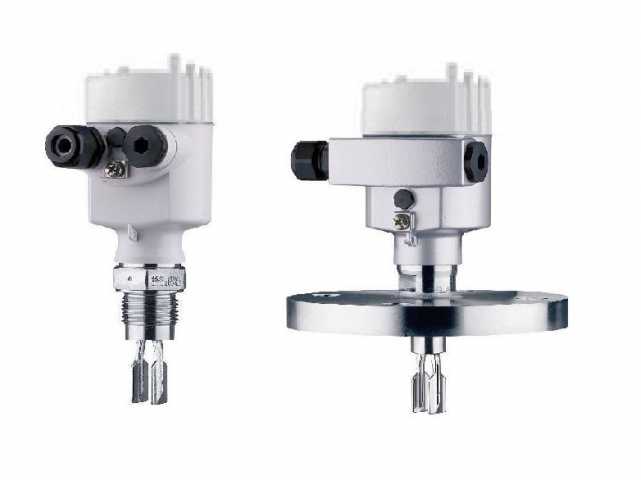

Виды исполнений (резьбовое и фланцевое):

Резьбовое исполнение G1
Фланцевое исполнение
Применение: сигнализация уровня жидкостей;
Версия с удлинением чувствительного элемента до 6 м;
Материал: нерж. сталь 316L, Hastelloy C4, эмалированная сталь, ECTFE, PFA;
Присоединение: резьба от G¾A, фланцы от DN25 или гигиеническое;
Рабочая температура: –50…+250 °C;
Рабочее давление: –1…+64 бар (–100…+6400 кПа)

Благодаря своей универсальности, вибрационные сигнализаторы уровня (на жидкие среды) являются идеальным решением для различных систем хранения жидких продуктов. Разнообразие электрических и механических версий гарантирует простую интеграцию в имеющиеся системы контроля и защиты.

Меры (предосторожности) против попадания влаги

Для защиты устройства от попадания влаги рекомендуется соединительный кабель перед кабельным вводом направить вниз, чтобы влага от дождя или конденсата могла с него стекать. Данные рекомендации применимы, прежде всего, при монтаже на открытом воздухе, в помещениях с повышенной влажностью (например там, где осуществляется очистка), а также на емкостях с охлаждением или подогревом.

Меры (предосторожности) при налипании продукта на вибрирующую вилку

При горизонтальном монтаже на липких и вязких продуктах плоскости вилки (сенсора) должны быть расположены вертикально, что позволяет уменьшить накопление продукта на вилке.

рис. А   Горизонтальный монтаж (рекомендуемое положение, особенно для липких продуктов)
              1. Точка переключения
              2. Метка при резьбовом исполнении, метка смотрит вверх

рис. В    Горизонтальный монтаж
              1. Точка переключения

Положение вибрирующей вилки обозначено меткой на шестиграннике у резьбового исполнения прибора. Когда при ввертывании шестигранник прибора сядет на уплотнение, резьбу можно затянуть еще на полвитка. Этого достаточно, чтобы вилка приняла необходимое положение.У фланцевого исполнения прибора ориентация вилки определяется по отверстиям во фланце.Чтобы продукт не оседал на вилке при горизонтальном монтаже на липких и вязких продуктах, вибрирующая вилка должна свободно выступать в емкость, в связи с чем для таких случаев не рекомендуется использовать монтажные патрубки или штуцеры.

(рисунок 1) Ориентация вилки при фланцевом исполнении ( метка смотрит вверх)

Примеры применений:

Химическая промышленность - реакторы. Чтобы предотвратить переполнения технологического аппарата или опорожнения насосов, сигнализаторы уровня являются важным элементом безопасности. Так как сигнализаторы уровня могут использоваться универсально, они лучше всего подходят для реакторов. Даже высокие вязкости при температуре до 250°С и давления до 64 bar не влияют на работу прибора.

В зависимости от требуемой стойкости к химическому воздействию среды, выпускаются версии из различных материалов и с эмалированным покрытием чувствительного элемента. Для токсичных продуктов, сигнализатор может оснащаться металлическим сепаратором. Для предотвращения проникновения продукта, в случае коррозии, прибор герметизируется стеклом. Это обеспечивает оптимальную надежность.В зависимости от вида и агрессивности измеряемой среды, чувствительный элемент может быть изготовлен из нержавеющей стали марки 316L, Хастеллоя или с покрытием из пластика или эмали.

Благодаря своей универсальности, вибрационные сигнализаторы уровня являются идеальным решением для различных систем хранения жидких продуктов. Разнообразие электрических и механических версий гарантирует простую интеграцию в имеющиеся системы контроля и защиты.
