Регистратор (видеографический)

Многоканальный видеографический регистратор VGR предназначен для сбора, визуализации и регистрации различных параметров технологических процессов. Объединяет в себе функции регистратора и системы сигнализации. Регистраторы легко интегрируется в системы АСУТП. Они удобны и при автономном применении. Обладают развитой системой экранных меню управления и работы с архивом, большой внутренней памятью и интерфейсом к внешней Flash-памяти, интерфейсами RS-485 (Modbus RTU + OPC Server) и RS-232. Имеется подключение к Ethernet с помощью дополнительного адаптера.

Отображение информации на экране
Информация отображается на контрастный цветной дисплей на TFT-матрице с широким углом обзора. Каналы произвольно группируются по 4 страницам. Возможно оперативное переключение страниц. Визуализация данных возможна в виде трендов, шкал (bargraph), числовых значений.

Сигнализация и регулирование
До 4 уставок на каждый канал. Программируемые действия при срабатывании уставок:

•    изменение состояния любого реле;
•    запись в журнал событий;
•    выдача сигнала тревоги – авария;
•    запуск/останов сумматоров, счетчиков, таймеров

Позиционное регулирование технологического параметра может быть осуществлено при использовании выходных реле для управления исполнительными механизмами. Все измеряемые технологические параметры могут регулироваться параллельно и независимо друг от друга.
Наличие математических каналов позволяет контролировать и поддерживать в заданных пределах непосредственно не измеряемые, а вычисляемые величины, например соотношение компонентов топливной смеси, уровень жидкости в емкости сложной формы и т.п.

Регистрация и хранение данных
Периодичность регистрации для аналоговых входов назначается индивидуально от 0,2 до 120 с; для дискретных входов и выходов – 0,2 или 1 с. Глубина архива зависит от количества задействованных каналов регистратора и от периода записи. Сохранение измеренных значений осуществляется во внутреннюю энергонезависимую память регистратора.

По аналогии с бумажными регистраторами измерения объединены в так называемую ленту – промежуток времени, в течение которого непрерывно велась запись сигналов. Упорядоченная по времени совокупность лент образует архив измерений регистратора, который доступен для просмотра в любой момент времени.

Аналоговые входы

Входные каналы регистратора универсальные и могут быть свободно переконфигурированы потребителем. Регистратор применяется для визуализации, регистрации и преобразования электрических сигналов от датчиков и приборов: тока и напряжения, термометров сопротивления, термопар, пирометров, цифровых сигналов. Имеют сенсорную клавиатуру (емкостного типа), общепромышленное и взрывозащищенное ([Exia] IIC) исполнения.

Видеографические безбумажные регистраторы предназначены для измерения, регистрации и преобразования различных сигналов от датчиков и приборов:

• Сигналов постоянного тока и напряжения;
• Термометров сопротивления;
• Термопар;
• Пирометров;
• Цифровых сигналов.

Регистраторы предназначены для замены бумажных самописцев и могут выступать как системы сбора и передачи данных в систему управления, т.к. имеют интерфейс с внешней сетью RS-485 (ModBus RTU) и Ethernet (Modbus/TCP). Регистраторы выполняют функции регулирования, сигнализации, математической обработки измеряемых параметров.

Возможность отображать на экране мнемосхемы тех процесса намного облегчает понимание информации, особенно в аварийных ситуациях на объекте. Экран с сенсорным управлением упрощает процесс конфигурирования и управления регистратором.
Имеется возможность построения распределенных систем сбора данных, используя внешние модули ввода-вывода.

Могут использоваться практически во всех отраслях промышленности, в том числе для ответственных и опасных производств:

• Металлургия – многоканальные исполнения (контроль большого количества параметров), вандалоусточивая конструкция (лицевая панель защищена закаленным стеклом 5мм);
• Энергетика и Машиностроение – одно и двухканальные исполнения (установка на оперативный контур, прокатные линии и прочее);
• Нефтяные, Химические и Газовые производства – взрывозащищенное исполнение;

Благодаря расширенным математическим и логическим возможностям, могут выполнять функции схожие с возможностями промышленных контроллеров. Также могут использоваться в качестве вычислителей расхода сред по перепаду давления, корректоров газа (вычисление расхода в соответствии с ГОСТ 8.586.(1-5)-2005).

Технические характеристики

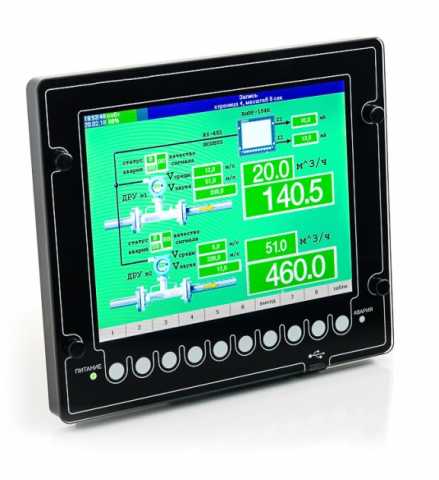

Видерегистратор имеет металлический корпус, на лицевой панели TFT-дисплей диагональю 264 мм (10,4”) и разрешением 800х600 пикселей. Подсветка дисплея – светодиодная. Лицевая панель полностью закрыта закаленным стеклом толщиной 5 мм, что обеспечивает защиту дисплея от механических повреждений, а также от пыли и влаги. Клавиатура  сенсорная (емкостного типа), «нажатие» на кнопку сопровождается свечением светодиода над ней.

Многоканальные регистраторы имеют «слотовую» конструкцию (cлот – разъем для установки платы). Имеется 6 слотов ввода/вывода, в которые, устанавливаются те или иные платы (платы аналоговых входов, платы токовых выходов и т.д.) Тип и количество плат определяется при заказе.  Центральный процессор регистратора производит опрос всех аналоговых, дискретных и частотно-импульсных входов, выдает команды управления токовыми выходами и выходными реле. Обработанная процессором информация хранится во внутренней энергонезависимой памяти и отображается на дисплее.

Конструкция регистратора исключает наличие коммутатора. Каждый аналоговый вход имеет свой АЦП. Таким образом, опрос каналов идет параллельно, т. е. все каналы опрашиваются одновременно. Благодаря этому достигается более высокая надежность и быстродействие – цикл измерения по всем каналам 0,1с. Встроенные интерфейсы позволяют обмениваться данными с компьютером или с другими устройствами с интерфейсами.

Регистраторы имеют три исполнения:

• общепромышленное (многоканальное);
• общепромышленное одно- и двухканальное;
• взрывозащищенное (104К-Ex)- маркировка взрывозащиты [Exia] IIC.

В зависимости от поставленных задач, регистраторы могут иметь различное количество входов/выходов. Зависимость возможного количества входов/выходов от исполнений представлена в таблице.

Исполнения	Количество входов/выходов (аналоговые, дискретные)
	Авход	Авых	Двход	Двых
Общепромышленное	До 20	До 8	До 32	До 32
Общепромышленное 1/2 канала	1/2	1/2	0	4/8
Взрывозащищенное	До 10	нет	До 16	До 16

Максимальное количество математических каналов до 64.

Максимальное количество аналоговых каналов можно расширить до 32 при подключении внешних модулей ввода-вывода.

Для обеспечения питания подключаемых датчиков в конфигурацию регистратора может входить:

одноканальный источник питания (на плате 1АВ1АЕ1ИП);

•  выходное напряжение – (24±2) В;
•  максимальный выходной ток – 25 мА
•  встроенная защита от короткого замыкания и перегрузки;
•  напряжение изоляции – 1500 В (среднеквадратическое значение) ко входу питания ~220В;
•  защита от КЗ или перегрузки на выходе.

4-х канальный источник питания

•  4 изолированных выхода источника питания Uвых = (24,0 ± 2,4) В;
•  выходной ток – не менее 100 мА на канал;
•  амплитуда пульсаций выходного напряжения – не более 50 мВ;
•  электрическая прочность изоляции – 1500 В (среднеквадратическое значение) ко входу питания ~220 В;
•  контроль состояния (индикация, запись) КЗ или перегрузки на выходе;
•  защита от КЗ или перегрузки на выходе.

Плата источников питания 4ИП может обеспечивать питание до 16-ти датчиков с питанием от токовой петли 4-20 мА, подключенных к регистратору. Плата источников питания ИП является самостоятельным источником питания и работает отдельно от аналоговых входов с каналами питания датчиков АП и АВП.

Взрывозащищенность

• В исполнении все входы имеют искрозащиту.
• Маркировка - [Exia] IIC.
• Регистраторы устанавливаются во взрывобезопасной зоне. Взрывозащищенные исполнения регистраторов соответствуют требованиям нормативных документов.

Гальваническая развязка

• Все входные и выходные цепи регистратора имеют межканальную гальваническую изоляцию.

Условия эксплуатации

Регистратор по устойчивости к климатическим воздействиям соответствует исполнению категории 3 группы исполнения, и предназначен для работы при температуре:

•  Для общепромышленного исполнения: 0 до +55 °С (опционально: -10 …+50 °С, 0...+60 °С).
•  Для взрывозащищенного исполнения: 0 °С…+50 °С.

Степень защиты от пыли и влаги:

• IP54 – со стороны передней панели;
• IP20 – со стороны задней панели

Энергопотребление

Общепромышленное исполнение:

• от сети переменного однофазного тока частотой 47…63 Гц и напряжением 220 В ± 20%;
• от сети постоянного тока напряжением 185…340 В (полярность подключения роли не играет);

Взрывозащищенное исполнение:

• от сети переменного однофазного тока частотой 47…63 Гц и напряжением 176…250 В.

Мощность, потребляемая регистратором от сети питания при номинальном напряжении питания – не более 30 В·А, потребляемый в установившемся режиме от сети ток – не более 140 мА.

Масса

• Масса регистратора - не более 4,5 кг.

Надежность

• Средняя наработка на отказ – не менее 40 000 ч.
• Средний срок службы – не менее 10 лет.

Поверка

• Периодичность поверки регистраторов – 3 года.

Гарантийные обязательства

• Гарантийный срок эксплуатации – 3 года.
